25 février 2014 2 25 /02 /février /2014 11:45

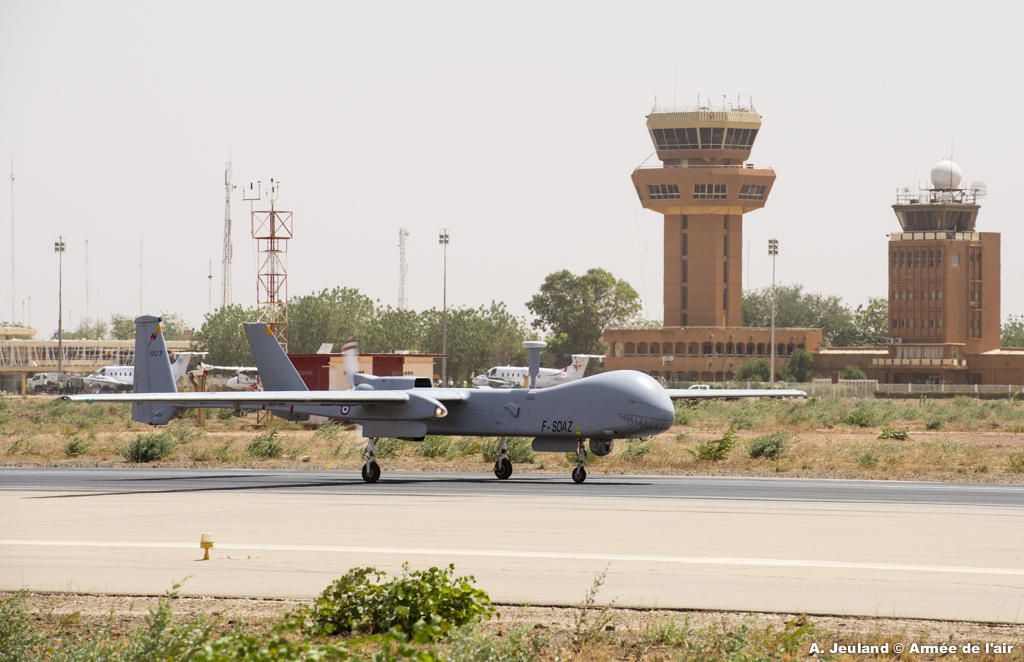

10000 heures de vol du drone Harfang



24/02/2014 Actus Air



Engagé depuis le 17 janvier 2013 en soutien des opérations françaises au Mali, l’escadron de drones 1/33 « Belfort » a passé dans la nuit du 15 au 16 février 2014 la barre symbolique des 10000 heures de vol du système intérimaire de drone MALE* (SIDM) Harfang.



Cet événement représente une étape majeure dans l’histoire des drones de l’armée de l’air en général et de l’escadron de drones 1/33 « Belfort » et de son personnel, en particulier. L’histoire retiendra que c’est un avion de l’escadrille d’Antoine de Saint-Exupéry, la SAL-33 « la hache » d’Alfred Bordage, centenaire cette année, qui a effectué ce vol historique en opérations extérieures juste après celui du premier vol du Reaper.



Ces 10000 heures de vol constituent un capital d’expérience accumulé au cours des différentes opérations des dernières années. Cet événement est concomitant avec un autre passage symbolique le 12 février dernier, celui des 3000 heures de vol au profit de l’opération Serval. Les drones de l’armée de l’air ont ainsi effectué, depuis leurs premiers engagements opérationnels en 2009, plus de 900 missions opérationnelles de renseignement, de surveillance et d’appui aux opérations dont le guidage de bombes de précision tirées par d’autres aéronefs.



Avec l’arrivée du Reaper dont la mise en service opérationnelle a déjà été prononcée, les armées disposent d’une capacité renforcée pour appuyer ses opérations dans la bande sahélo-sahélienne (BSS) au moyen de ses drones ISR (Intelligence, surveillance, reconnaissance).



*MALE : moyenne altitude longue endurance

10000 heures de vol du drone Harfang

Partager cet article

Repost0
6 juin 2012 3 06 /06 /juin /2012 11:55
 Le SIDM (système intérimaire de drones de moyenne altitude longue endurance)


06/06/2012 DGA



Le système intérimaire de drones MALE (SIDM) permet la réalisation de missions de surveillance et de reconnaissance, de désignation d'objectif et d'illumination laser de cibles.

Ces missions, réalisées au profit du renseignement interarmées, du commandant du théâtre et des composantes de forces, s'appliquent sur l'ensemble d'une zone d'intérêt ou d'un théâtre d'opérations.

Elles peuvent être réalisées dans la profondeur, jusqu'à des distances supérieures à 1000 km de la base de départ, en assurant une permanence sur zone de 24 heures de jour comme de nuit et par tous temps. Les charges utiles embarquées sont une boule 3 voies dénommée MOSP (voie électro-optique, voie infrarouge et voie laser) et un radar à ouverture synthétique (imagerie et détection de cibles mobiles).

Le système, qui a été déployé en Afghanistan jusqu'en mars 2012, comprend deux véhicules aériens, un segment sol et des moyens de soutien associés ; un système complémentaire, composé d'un véhicule aérien, d'une station sol et des moyens de soutien associés, a été livré à l'armée de l'air sur la base aérienne de Cognac fin 2010, et porte ainsi à 2 le nombre de véhicules aériens présents sur cette base (parc total de 4 véhicules aériens). Ce second système, principalement destiné à la formation et aux missions intérieures, a été déployé dans le cadre de l'opération Harmattan d'août à octobre 2011.



Développement

Après l'expérimentation des drones Hunter, l'armée de l'air a décidé de les remplacer par les drones SIDM, en attendant le drone MALE qui lui apporterait à terme une capacité complète.

Le SIDM a fait l'objet d'un appel d'offres sur performances qui a retenu la proposition EADS (maître d'œuvre) sur la base du porteur israélien Eagle réalisé par IAI. La notification du contrat est intervenue en août 2001.

La livraison du système SIDM a été échelonnée entre mi 2008 et début 2009, à l'issue d'une phase de réception ayant fortement sollicité les centres de la Direction Technique (notamment : DGA EV, DGA MI, DGA TA) ; dès la livraison, l'armée de l'air a mené les premières expérimentations technico-opérationnelles, et a participé à une opération intérieure en septembre 2008 (intégration du système dans le DPSA mis en place lors de la visite du Pape à Lourdes).



Activité opérationnelle

Il a été décidé fin 2008 de projeter le système sur le théâtre afghan, suite aux évènements du mois d'août dans la vallée d'Uzbeen. Après une modification de la liaison satellitaire, pour s'adapter aux caractéristiques particulières de la ressource disponible sur le théâtre (satellite à orbite inclinée), la première capacité opérationnelle a été prononcée fin janvier. Le système a ensuite réalisé son premier vol en opération extérieure depuis la base aérienne militaire de Bagram le 17 février 2009.

En mars 2012, au départ d'Afghanistan, ce sont 579 vols qui ont été réalisés pour ce déploiement, pour un total de 5100 heures de vol.

L'activité sur la base de Cognac a débuté fin 2010, à des fins d'entraînement du personnel et de missions intérieures (G8 de Deauville, etc.)

Entre août et octobre 2011, le second système a été déployé en Sicile dans le cadre de l'opération Harmattan. 24 vols auront été effectués à cet effet, pour 316 heures de vol.



Fiche technique

L'architecture physique d'ensemble du SIDM s'organise autour des segments suivants :



Segment aérien

Véhicules aériens :

- masse maximale au décollage : 1 250 kg

- envergure de 17 m

- équipé de GPS et de moyens inertiels

- équipé d'un moteur à pistons (ROTAX 914) et d'une hélice à pas variable

- atterrissage et décollage automatique tous temps sur la base d'un système GPS différentiel et d'un moyen de secours à technologie laser

- protection anti-givre

Charges utiles :

- caméras d'imagerie (visible et infrarouge) sur plate-forme gyrostabilisée

- télémètre/illuminateur laser

- radar SAR disposant de 2 modes d'imagerie (STRIP et SPOT), permettant une haute résolution, et d'un mode de détection de cibles mobiles (MTI)

- capacité de suivi automatique de cibles

- fonction ROVER / Remote video terminal, permettant de diffuser les images directement vers les troupes au sol (charge exclusive du radar SAR, intégrée par le CEAM et opérationnelle depuis mars 2010)

Segment liaisons de données :

- à vue directe (LOS)

- par satellite (SATCOM)



Segment sol modulaire

- un module de préparation de la mission

- un module de mise en œuvre système (gère les phases de décollage et d'atterrissage et contrôle le drone en vol)

- un module de mise en œuvre déportée (contrôle complet du drone en vol)

- un module d'interprétation et de diffusion des images (SAIM )

Le segment sol permet de gérer simultanément deux véhicules aériens en vol et d'effectuer des relais sur la zone d'observation.



Performances

- altitudes d'évolution opérationnelle comprises entre 15 000 et 25 000 ft

- vitesse maximale de 110 kts

- endurance de 12 heures à 1 000 km (pour un véhicule aérien), permanence H24 sur zone pour le système

- capacité d'observation tous temps, de jour comme de nuit



Avancées capacitaires

En comparaison avec le système Hunter, le SIDM présente de véritables avancées technologiques offrant une capacité opérationnelle accrue. Ces améliorations sont essentiellement :

- l'intégration d'une liaison de données par satellite permettant un contrôle du drone à très grande distance. Cette capacité permet à la fois, d'envoyer le drone sur des théâtres d'opération éloignés de la base de départ, mais aussi, de répartir géographiquement les stations de contrôle recueillant en temps réel l'information en fonction du besoin opérationnel

- l'intégration d'un radar d'imagerie SAR permettant de réaliser des images par tous temps et, grâce au mode MTI, de détecter et suivre des cibles mobiles

- la capacité à emporter simultanément les différents capteurs (optique, infrarouge, radar), permettant d'assurer la mission quelle que soit l'évolution des conditions météorologiques

- le développement d'un système d'atterrissage et de décollage automatique (ATOL ) permettant d'augmenter le degré d'automatisation du système, de limiter le risque relatif à ces phases critiques du vol, et de garantir une capacité de décollage et d'atterrissage tous temps

- l'intégration d'un système de dégivrage permettant le vol en conditions givrantes

- l'intégration d'un système d'analyse image (SAIM) faisant l'interface avec les systèmes d'information et de commandement

- la capacité Rover décrite supra, depuis mars 2010 (capacité exclusive du radar SAR)

A noter que le système SIDM dispose depuis fin 2010 d'un certificat de type.



Architecture industrielle

La maîtrise d'œuvre industrielle du SIDM est assurée par les sociétés EADS et IAI, en organisation de cotraitance. L'origine des composants principaux est la suivante :

- véhicule aérien : IAI-MALAT (Israël)

- liaison de données SATCOM : IN-SNEC (France), groupe Zodiac Data System

- centrale inertielle : SAGEM (France)

- boule électro-optique : IAI -TAMAM (Israël)

- radar SAR : IAI-ELTA (Israël)
